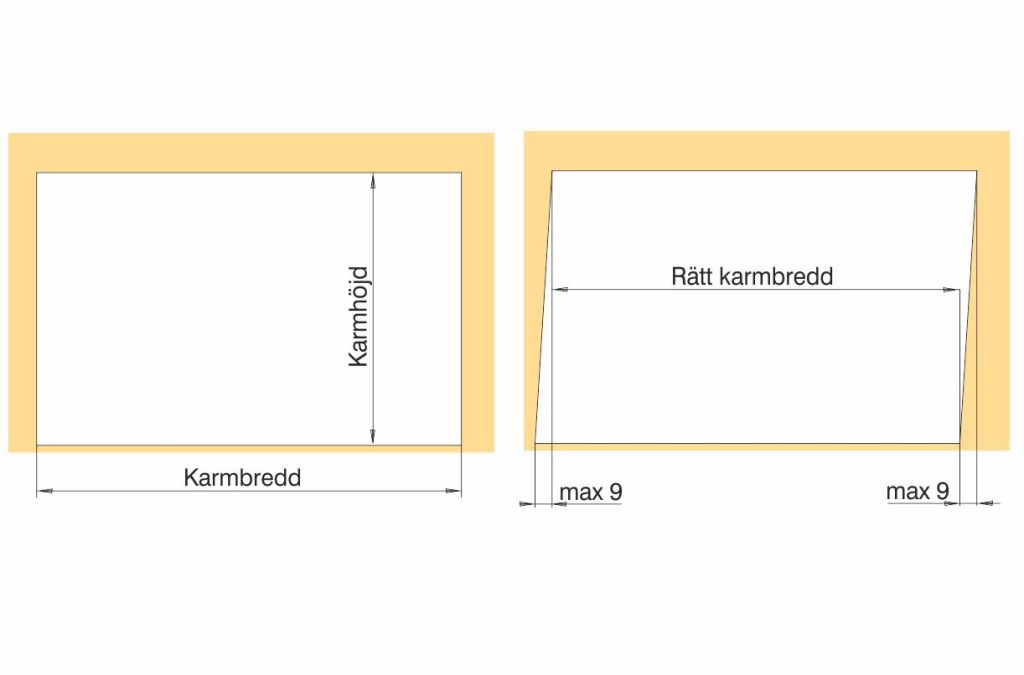

Hur ser din karmöppning ut?

Karmhöjden tillåts variera +-3 mm. Används toleransprofiler tillåts en variation på +15 till -5 mm. Kontrollera först med vattenpass att golvet inte lutar.

Mät sedan karmhöjden mitt i, och vid båda ändar av öppningen. Det minsta måttet blir ditt karmhöjdsmått. Karmbredden tillåts variera +-9 mm. Kontrollera först att stolparna är i lod. Mät sedan karmbredden på flera ställen.

Din karmbredd blir idealmåttet mellan ditt största och minsta värde. Om måttavikelsen är större än +- 9 mm, måste öppningen först korrigeras.

xpodul-uterum-solo-skjutparti_byggbredd-3spar

Byggbredd för enkelglasparti

Viktigt är att göra plats för skjutpartiet i karmöppningen. Är inte stolpbredden tillräckligt stor för önskat skjutparti finns en risk att sidoprofilerna inte får plats.

Höjd: 25mm

Bredd:

  • 2 spårsskena: 38mm
  • 3 spårsskena: 88mm
  • 4 spårsskena: 113,5mm
